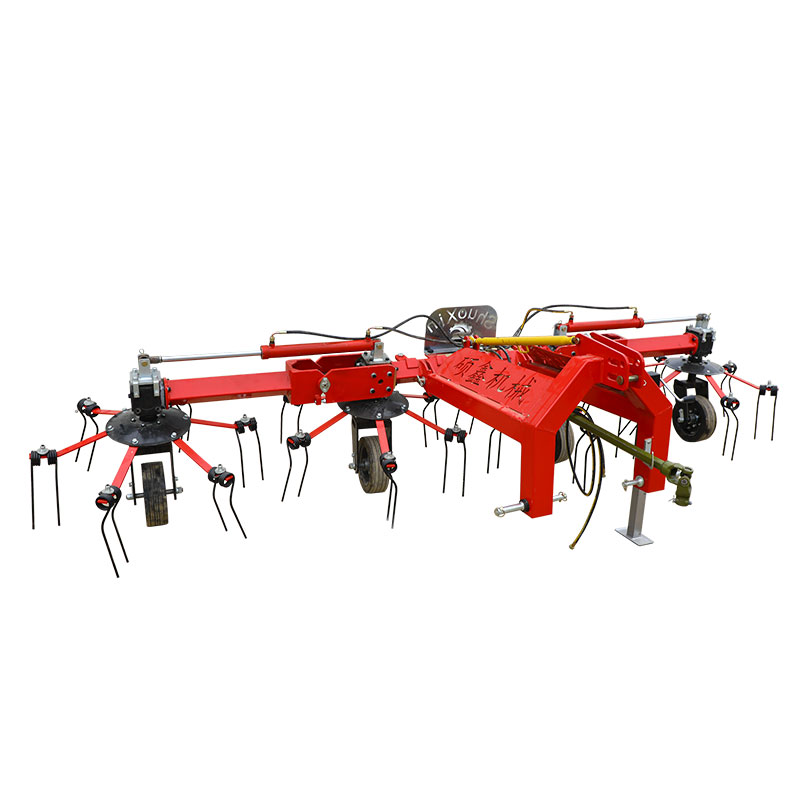

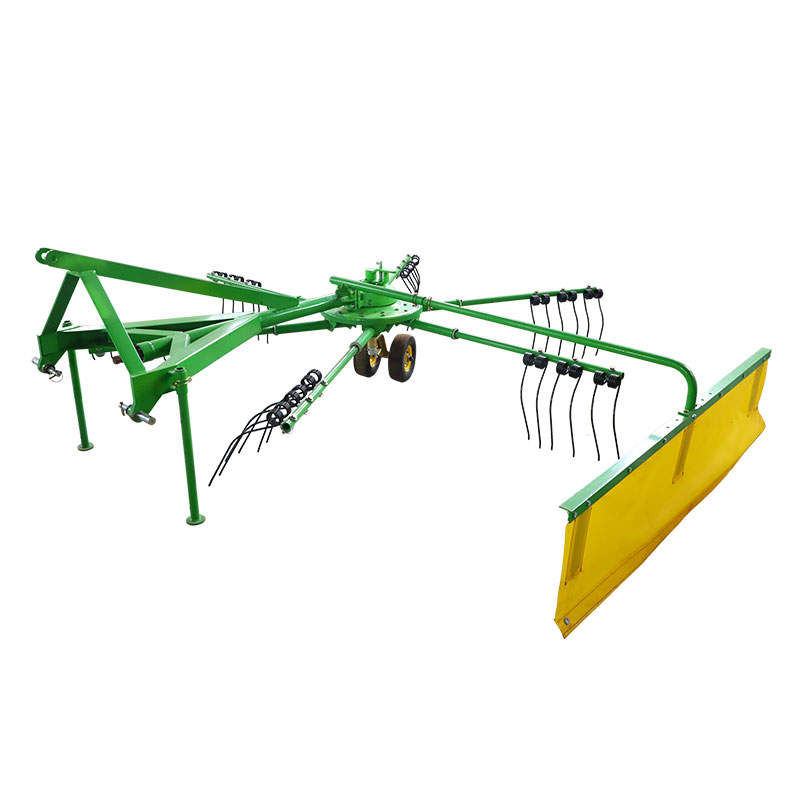

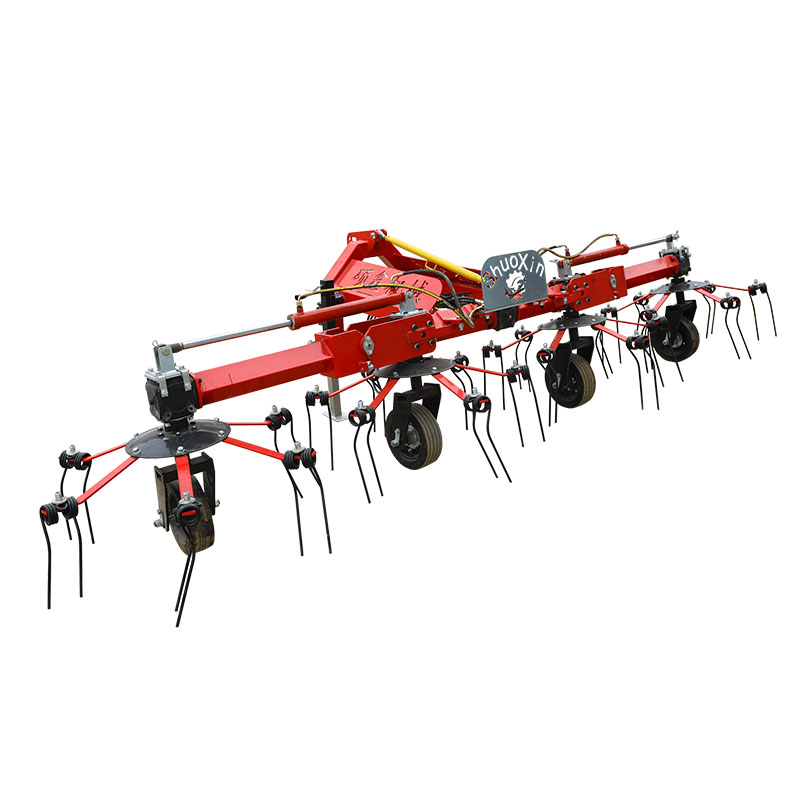

Теглене на сено рейк Ротари сено въртящо се рейк

Shuoxin теглете сено рейк ротационен производител на въртящ се рейк и доставчик в Китай, който може да теглете на едро сено въртящ се въртящ рейк на сено.

Ротационните гребла се предлагат при въртящ се и пружинен тип. По време на експлоатация рейката се тегля напред от трактора и се задвижва от изходния вал на мощността.

Той се контролира от фиксирана гърбица, инсталирана в средата, и се върти около централната ос, така че да изпълнява действия като плевене и отстраняване на трева.

Ротационният пружинен рейк е оборудван с множество пролетни зъби около въртяща се част, а пружинните зъби се отварят чрез центробежна сила за извършване на операцията на Sward.

Ако промените ъгъла на монтаж на пружинния зъб, можете да свършите тренирането.

Ротационните тревни гребчета имат разхлабени треви, ниска загуба на пасища, замърсяване на светлината и експлоатационни скорости до 12 до 18 км/ч, което ги прави лесни за вземане на оборудването за бране.

Хоризонталната въртяща се рейка се състои главно от устройство за окачване, колело за рейк, зъб на рейк, колекционна преграда и редуктор на скоростта. По време на работа мощността се осигурява от моторния вал на трактора. Неговият принцип на работа е: мощността се предава на скоростната кутия за смяна на скоростта през универсалния вал на трансмисионния вал, през забавянето на зъбното колело от първия етап, въртенето на въртящия се вал на диска, въртящият се диск и ходенето на вертикалната ос на устройството на колелото е фиксирано в тялото на предавката с помощта на болтове и малки кръгли гайки. Монтажът на зъбите на челюстта е фиксиран на грамофона с помощта на седалка за зъби на рейк на грамофона. Когато грамофонът се върти, рамото на зъбния зъб се върти с въртенето на грамофона, като по този начин реализира пасището. Интегрирани операции

I.feature от теглене на сено рейка въртяща се въртяща рейка сено

Rake е машина за прибиране на фуражи, която интегрира пасищата. След като пасището се събере, за да се достигнат условията на балиране възможно най-скоро, пасището трябва да бъде осветено от слънце с разпръсквач. Разпръсквачът може равномерно да разпространява пасището в полето, което улеснява бързото изпаряване на водата и улеснява рязането на пасището в балите или сухо преди силаж. Когато влагата на пасището може да достигне състояние, където може да се изсъхне, културите се събират в плевня с рейк и се разбиват на ивици при подготовка за обвързване на операции. Когато рейк работи, използвайте пролетните зъби, за да преместите нежно реколтата, за да съберете или разпространите слънцето, като избягвате смесените отломки или камъни в реколтата, за да подобрите качеството на пасищата или зелената храна.

Според стандарта на Rotary Mower Industry JB/T 10905-2008, косачката трябва да отговаря на следните стандарти:

Колекцията от личинки трябва да е чиста, загубата на пасища е

Малкият и степента на изтичане трябва да бъде по -малка от 5%;

(2) ширината на стека е 2 ~ 4,0 m;

(3) производителността на люцерна е 2,0 ~ 4,8 hm2/h;

(4) Диапазонът на захранването на рейката е 17.5-25 kW.

Ротационните гребла се предлагат при въртящ се и пружинен тип. По време на експлоатация рейката се тегля напред от трактора и се задвижва от изходния вал на мощността. Той се контролира от фиксирана гърбица, инсталирана в средата, и се върти около централната ос, така че да изпълнява действия като плевене и отстраняване на трева. Ротационният пружинен рейк е оборудван с множество пролетни зъби около въртяща се част, а пружинните зъби се отварят чрез центробежна сила за извършване на операцията на Sward. Ако промените ъгъла на монтаж на пружинния зъб, можете да свършите тренирането. Ротационните тревни гребчета имат разхлабени треви, ниска загуба на пасища, замърсяване на светлината и експлоатационни скорости до 12 до 18 км/ч, което ги прави лесни за вземане на оборудването за бране.

Ii. Основна структура и принцип на работа

Според връзката между посоката на пасището и посоката на машината, рейк може да бъде разделен на хоризонтални и странични две категории (моделът използва странична трева).

Страничната трева интегрирана трева е успоредна на посоката на развитие на машината. Тъй като тревата има малко разстояние от движение и по-малко включване, профилът на тревата след прибиране на реколтата е сравнително чист, разхлабен и равномерен и е подходящ за високодобивни естествени тревни площи и изкуствена тревна площ.

За да се гарантира качеството и ефективността на събирането на пасища, се използват принципа и структурата на страничните гребла.

1. Rake Power

Моделът приема триточково окачване, което се захранва от изход на шахтата от шлифа от трактора отпред и предава мощност през прибиращ се шахта. Тоест, по време на шофирането на трактора, работата на косачката, след като е била окачена, може да бъде стартирана и спряна по желание, така че косачката да може да бъде стартирана и спряна по желание, когато не работи или се завърта, така че да подобри приложимостта му.

2. Общата структура на рейката

КатоТеглене на сено рейк Ротари сено въртящо се рейкИма много функции като бързане на трева, изравняване, обръщане на сушене и преместване, рейката може да се използва за интегриране на чистите и редовни пасищи треви, а пасищата имат по -кратко разстояние за пътуване, а броят на пасищата е намален и загубата на трева и достъп до по -висок хранителен състав, в съответствие с съвременната концепция за хранене на животните. За тази цел общата структура на хоризонталната въртяща се рейка на нашата компания е показана по -долу.

Хоризонталната въртяща се рейка се състои главно от устройство за окачване, колело за рейк, зъб на рейк, колекционна преграда и редуктор на скоростта. По време на работа мощността се осигурява от моторния вал на трактора. Неговият принцип на работа е: мощността се предава на скоростната кутия за смяна на скоростта през универсалния вал на трансмисионния вал, през забавянето на зъбното колело от първия етап, въртенето на въртящия се вал на диска, въртящият се диск и ходенето на вертикалната ос на устройството на колелото е фиксирано в тялото на предавката с помощта на болтове и малки кръгли гайки. Монтажът на зъбите на челюстта е фиксиран на грамофона с помощта на седалка за зъби на рейк на грамофона. Когато грамофонът се върти, рамото на зъбния зъб се върти с въртенето на грамофона, като по този начин реализира пасището. Интегрирани операции

Iii. Спецификация

1. Спецификация

2. Обратна таблица

В долния край на редуктора на въртящия рейк има грамофон. Грамофонът равномерно

Разпределя 6 рейк оръжие по обиколката. Зъбите на рейк са фиксирани на въртящия се диск. Краят на всяка рамо за зъб на рейк фиксира чифт зъби на пролетния рейк. Когато рейк работи, силата на рамото на зъбния зъб се осигурява от грамофона, а рамото на зъбния зъб се завърта от въртящия се диск, като по този начин осъзнава операцията на рейк рейк.

Горната част на зареждащата плоча има регулираща дръжка (както е показано на фигурата), повдига дръжката и завърта грамофона, за да регулира ъгъла на лентата на калмарите. Различните ъгли имат различни функции, така че машината да има различни функции, главно трева, изравняване, изсушаване на слънце, миграция и т.н.

3.Tine

Структурата на рейк е показана на фигурата. Горният край на зъба на рейк е направен във форма на превъртане, за да се увеличи еластичността му, за да се преодолее лесно препятствието. Долният край на зъба на зъбите се образува във форма на дъга, така че пасището да може да се повдигне и навие по протежение на повърхността на зъба, а пружинният пръстен да се завърти. Отляво и отдясно броят на обиколките е равен на лявата и десната четири кръга. Използване на 60SI2mn материал, издръжлив и добра еластичност.

4.PTO вал

Задвижващият вал предава главно мощността на изхода на трактора към редуктора. Поради голямото разстояние между моторния вал на трактора и входния вал на редуктора на скоростта, за да се гарантира надеждността на предаването на мощност, единият край на вала на предаване е свързан към изходния вал на трактора според изискванията за скорост и изискванията за предаване, а другият край се предава през съединителя. Той е свързан с входния край на зъбния вал на зъбното колело на редуктора, за да се реализира гладкото предаване на мощността.

5. ТРАНСМИСИЯ МЕХАНИЗЪМ

Според изискванията на позицията и структурата, редукторът е поставен върху палета 4, неговият входен край на малкия корен на зъбните колела е свързан с вала на трансмисията, а изходният край на големия край на зъбния вал на зъбния вал е свързан с диска. Структурата е показана на фигурата по -долу.

Iv. Инсталиране Изисквания за теглене на сено рейк въртящ се рейк на сено

След като коригирате според списъка за опаковане на продукти, изберете плосък под и продължете с монтажа в ред.

1. Завъртете основната рамка с главата надолу, след което инсталирайте гумите за ходене;

2. Обърнете основната рамка с главата надолу и поставете два крака в предния край, за да поддържате основната рамка в баланс.

3. Сглобете горния прът на краката наведнъж, обърнете внимание, за да гарантирате, че лагерът на края на пръта трябва да бъде в каналира на гърбицата, така че гърбицата да може да се завърти, за да избута зъбът на зъбите, за да се обърне;

4. Инсталирайте свързващата прът на тревата и свържете преградата на тревата.

Поставете входния вал 6 в втулката на шахтата на входния вал 6 и закрепете щифта, за да завършите инсталацията.

V.ОПЕРАЦИЯ И ИЗПОЛЗВАНЕ

1. Напълно добавете смазката към всяка въртяща се част преди употреба;

2. Когато регулирате, бавно намалете внедряването на земята, за да спрете трактора и да го спрете. Строга настройка и поддръжка в състояние на багажника;

3. По време на операцията водачът трябва да потвърди, че няма нито една или други препятствия в определен диапазон, преди да започне операцията;

4. В края на работата е необходимо да се избере мястото за изравняване, така че да се гарантира безопасно паркиране на инструментите;

5. По време на операцията те не трябва да правят произволно остри завои и е забранено да се повдига реализацията, без да върти земята.

6. Когато транспортирате, свалете задната изходна предавка, за да гарантирате, че машинният инструмент спира, машинният инструмент повдига на повече от 20 см от земята и съкращава свързващия прът на тревата, за да улесни транспортирането.

VI. МЕНДЕНЦИЯ И ИЗПЪЛНЕНИЕ

1. Редовно проверявайте степента на затягане на всички болтове и гайки;

2. За да се гарантира, че смазването на скоростната кутия на място, гъвкаво въртене;

3. За да се гарантира, че лагерът не е повреден, появата на формата на зъба е идеална, навременна подмяна на износени или повредени части;

4. Проверете съответните въпроси на всеки 8 часа работа.
